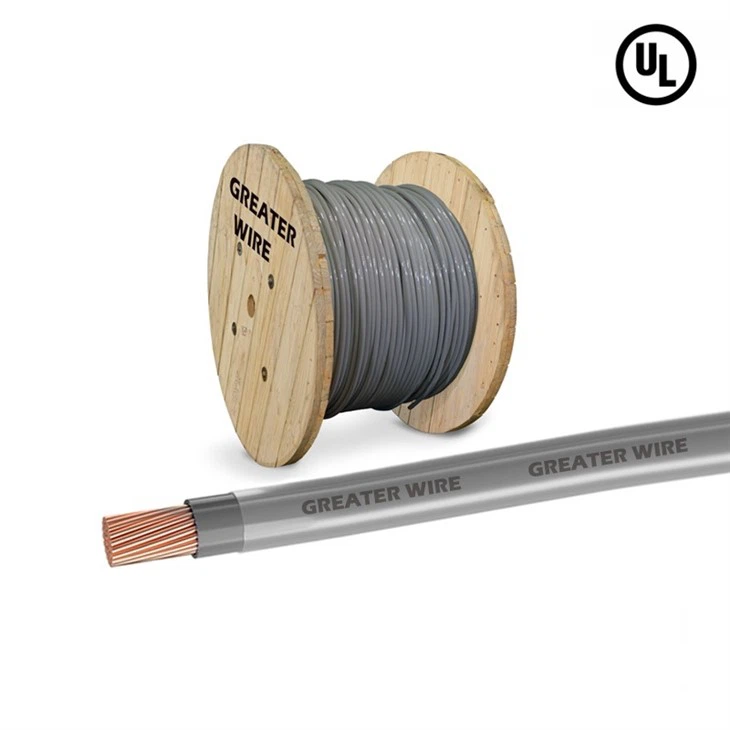

12 Gabare THHN (termoplastisks augstas siltumizturīgs neilona pārklājums) Vads ir elektrisko stieples veids, kas piedāvā daudzpusību un izturību plašam lietojumprogrammu klāstam. Pieejams gan cietā, gan novietota formā, 12 gabarīta vara stieple ir izturība un efektivitāte elektrības vadīšanā.
Thhn stieplei ir raksturīga tā termoplastiskā izolācija, kas ir paredzēta, lai izturētu augstu temperatūru, padarot to piemērotu videi, kur karstuma izturība ir izšķiroša. Izolāciju veido polivinilhlorīds (PVC), izturīgs materiāls, kas ne tikai izolē stiepli, bet arī nodrošina aizsardzību pret mitrumu, ķīmiskām vielām un fiziskiem bojājumiem. Papildu neilona pārklājums vēl vairāk uzlabo vadu izturību, nodrošinot papildu aizsardzības slāni, īpaši pret nodilumu. Tas padara 12 gabarītu stiepli par vēlamo izvēli uzstādīšanai cauruļvados un sacīkšu ceļos, kur vadi bieži tiek pakļauti skarbiem apstākļiem, kas varētu izraisīt nolietojumu. Turklāt stieples karstumizturīgās īpašības ļauj tai efektīvi darboties vidē ar temperatūru līdz 90 grādiem sausos apstākļos, nodrošinot ilgstošu veiktspēju pat spraigos apstākļos.
Pieteikums
12 AWG mērierīces lielums padara to piemērotu ķēdēm, kurām ir nepieciešams līdzsvars starp strāvas nēsāšanas spēju un elastību. Neatkarīgi no tā, vai vienas ģimenes mājās, biroja ēkā vai ražotnē, 12 gabarīta stieplei ir kritiska loma drošu un efektīvu elektrisko savienojumu nodrošināšanā.
Iezīmēt
• UL 83
• ciets vai iesprostots mīkstais vara vadītājs
• Silda un mitrumam izturīga krāsaina polivinilhlorīda (PVC) izolācija
• Ar skaidru neilona (poliamīda) jaku
• UL & BPS sertifikācija
Sertifikācija
Thhn stieple izturēja UL (Underwriters Laboratories) sertifikātu, nodrošinot, ka THHN Wire ir veikta stingra pārbaude un atbilst stingrām prasībām, kuras UL noteiktas elektrības veiktspējai, izturībai un ugunsizturībai.
Iesaiņojums
Ražošanas līnija
Ar vairāk nekā 30 gadu pieredzi ražošanā Greater Wire & Cable ir kļuvis par vadu un kabeļu ražošanas nozari. Mūsu plašās zināšanas un kompetence mūs ir pozicionējusi inovāciju un kvalitātes priekšplānā, ļaujot mums konsekventi piegādāt augstākā līmeņa produktus, kas atbilst mūsu globālo klientu mainīgajām vajadzībām. Gadu desmitos mēs esam pagodinājuši savu amatu un paplašinājuši savas iespējas, nodrošinot, ka mūsu produkti paliek uzticami, izturīgi un spēj izturēt visprasīgākās lietojumprogrammas.
Gadījums
Partneris
FAQ
J: Cik ampērus nēsās #12 Thhn?
Mitrā vietā: ampauda ir 25 ampēri, jo NEC parasti izmanto noklusējuma faktoru, kas ir mitrs apstākļos.
J: Kam tiek izmantots 12 AWG vads?
J: Vai 12 AWG var apstrādāt 30 ampērus?
Populāri tagi: 12 Gale thhn ciets vai iestrēdzis vara stieple, Ķīna 12 Gale thhn cietais vai iesprostotie vara stiepļu ražotāji, piegādātāji, rūpnīca
| Bez svina termoplastiska siltuma izturīga elektriskā stieple ar neilona apvalku (thhn/thwn -2). 600v. 90 grāds | |||||||||
| Vadītāja lielums | Nr. Un stieples nominālais diametrs | Sienas biezums | Aptuvenais kopējais diametrs | Minimālā izolācijas rezistence | * | Kabeļa nominālais svars | |||
| (mm) | (AWG) | (mm) | PVC (mm) | Neilons (mm) | (mm) | MΩ/km | 90 grādu slapjš | 90 grādu sauss | Kg/km |
| Ciets | Ievilkt | Thhn | |||||||
| 1,6 mm | 14 | 1x1.60mm | 0.4 | 0.10 | 2.60 | 130 | 35 | 35 | 22.62 |
| 2. 0 mm | 12 | 1x2. 00 mm | 0.4 | 0.10 | 3.00 | 110 | 40 | 40 | 33.57 |
| 2,6 mm | 10 | 1x2,60 mm | 0.5 | 0.10 | 3.80 | 120 | 55 | 55 | 55.78 |
| 3,2 mm | 8 | 1x3,20 mm | 0.8 | 0.13 | 5.06 | 120 | 75 | 75 | 88.33 |
| Ar iesprostotu | |||||||||
| 2. 0 mm² | 14/7 | 7/0.60 | 0.4 | 0.10 | 2.80 | 130 | 30 | 35 | 23.51 |
| 3,5 mm² | 12/7 | 7/0.80 | 0.4 | 0.10 | 3.40 | 110 | 35 | 40 | 39.12 |
| 5,5 mm² | 10/7 | 7/1.00 | 0.5 | 0.10 | 4.20 | 120 | 50 | 55 | 60.56 |
| 8. 0 mm² | 8/7 | 7/1.20 | 0.8 | 0.13 | 5.46 | 120 | 65 | 75 | 91.95 |
| 14mm² | 6/7 | 7/1.60 | 0.8 | 0.13 | 6.66 | 100 | 95 | 105 | 151.77 |
| 22 mm² | 4/7 | 7/2.00 | 1 | 0.15 | 8.30 | 100 | 130 | 140 | 236.65 |
| 30mm² | 2/7 | 7/2.30 | 1 | 0.15 | 9.20 | 100 | 160 | 170 | 306.50 |
| 38 mm% C2% B2 | 1-19 | 19/1.60 | 1.3 | 0.18 | 10.96 | 100 | 185 | 195 | 409.82 |
| 50 mm% C2% B2 | 1/0-19 | 19/1.80 | 1.3 | 0.18 | 11.96 | 100 | 220 | 235 | 509.05 |
| 60mm² | 2/0-19 | 19/2.00 | 1.3 | 0.18 | 12.96 | 80 | 250 | 260 | 618.96 |
| 80 mm% C2% B2 | 3/0-19 | 19/2.30 | 1.3 | 0.18 | 14.46 | 80 | 300 | 320 | 804.44 |
| 100mm% C2% B2 | 4/0-19 | 19/2.60 | 1.3 | 0.18 | 15.96 | 80 | 355 | 370 | 1013.94 |
| 125 mm² | 250 MCM | 37/2.10 | 1.6 | 0.18 | 18.26 | 80 | 400 | 420 | 1296.37 |
| 150mm% C2% B2 | 300 mcm | 37/2.30 | 1.6 | 0.20 | 19.70 | 80 | 440 | 475 | 1542.02 |
| 350 mcm | 37/2.47 | 1.6 | 0.20 | 20.90 | 60 | 505 | 523 | 1783.07 | |
| 200 mm² | 400 mcm | 37/2.60 | 1.6 | 0.20 | 21.80 | 60 | 540 | 570 | 1946.72 |
| 500 mcm | 37/2.95 | 1.6 | 0.20 | 24.25 | 60 | 620 | 655 | 2486.02 | |
| 250 mm² | 500 mcm | 61/2.30 | 1.6 | 0.20 | 24.30 | 60 | 620 | 655 | 2437.34 |
| 600 mcm | 61/2.52 | 1.8 | 0.23 | 26.76 | 60 | 690 | 710 | 2995.93 | |
| 325 mm² | 650 mcm | 61/2.60 | 1.8 | 0.23 | 27.46 | 60 | 720 | 770 | 3191.58 |
| 750 mcm | 61/2.82 | 1.8 | 0.23 | 29.36 | 60 | 785 | 820 | 3719.63 | |
| 400 mm² | 800 mcm | 61/2.90 | 1.8 | 0.23 | 30.16 | 60 | 810 | 875 | 3927.55 |
| 500 mm² | 1000 mcm | 61/3.20 | 1.8 | 0.23 | 32.86 | 60 | 930 | 995 | 4750.91 |
| Atsauces standarti: PEC, NEC (pamatojoties uz apkārtējās vides temperatūru 30 grādu) | |||||||||
