Saules kabeļi ir būtiska fotoelektrisko (PV) sistēmu sastāvdaļa, kas ir atbildīga par saules paneļu saražotās elektroenerģijas pārvadīšanu uz invertoriem vai citām ierīcēm. Pareiza izmēra kabeļa izvēle, piemēram, 4 mm saules enerģijas kabelis, nodrošina optimālu veiktspēju, efektivitāti un drošību jūsu saules enerģijas instalācijā. Šajā rakstā ir apskatīti scenāriji, kuros ir piemērots 4 mm saules kabelis, koncentrējoties uz tehniskajām prasībām, priekšrocībām un atbilstošiem standartiem, piemēram, H1Z2Z2-K un PV1-F.
Kas ir 4 mm saules kabelis?

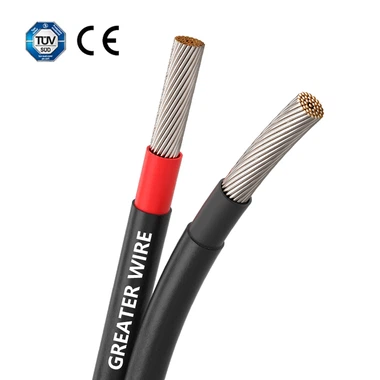

4 mm saules kabelis attiecas uz fotoelektrisko kabeli, kura šķērsgriezuma laukums ir 4 mm². To parasti izmanto vidēja izmēra PV sistēmās gan dzīvojamām, gan komerciālām vajadzībām. Šis izmērs ir daudzpusīgs un spēj apmierināt daudzu saules enerģijas iekārtu elektriskās prasības.
4 mm saules kabeļu īpašības:
Standarta atbilstība:Ražots saskaņā ar fotoelementu standartiem, piemēram, EN 50618 (H1Z2Z2-K) un TÜV (PV1-F).
Sprieguma reitings:Parasti atbalsta līdz 10 kV līdzstrāvai (PV1-F) vai 1,5 kV līdzstrāvai (H1Z2Z2-K).
Temperatūras izturība:Var izturēt ekstremālus laikapstākļus ar darbības diapazonu no -40 grādiem līdz +120 grādiem.
UV izturība:Paredzēts lietošanai ārpus telpām ar lielisku UV aizsardzību.
Izturība:Izturīgs pret nodilumu, ķīmiskām vielām un mehānisko spriegumu.
Saules kabeļu standarti: H1Z2Z2-K un PV1-F
H1Z2Z2-K:
Lietojumprogrammas:Augstas veiktspējas sistēmas, kurām nepieciešams ilgs kalpošanas laiks un stingri drošības pasākumi.
Spriegums:Atbalsta līdz 1,5 kV līdzstrāvu, padarot to piemērotu lielākām instalācijām.
Funkcijas:Šķērsšūta polietilēna (XLPE) izolācija izcilām termiskām un mehāniskām īpašībām.
PV1-F:
Lietojumprogrammas:Plaši izmanto mazās un vidējās PV sistēmās.
Spriegums:Atbalsta līdz 1.0 kV līdzstrāvu, kas ir piemērota standarta dzīvojamo māju sistēmām.
Funkcijas:Halogēnus nesaturoši, liesmu slāpējoši materiāli nodrošina drošību un vides saderību.
Kad jums vajadzētu izmantot 4 mm saules kabeli?
Lēmums izmantot 4 mm saules enerģijas kabeli ir atkarīgs no vairākiem faktoriem, tostarp no jaudas prasībām, kabeļa garuma, sistēmas konstrukcijas un vides apstākļiem. Tālāk ir norādīti scenāriji, kuros šis kabeļa izmērs ir vispiemērotākais.
1. Vidēja izmēra PV sistēmas
4 mm saules enerģijas kabelis ir ideāli piemērots vidēja izmēra dzīvojamām vai komerciālām saules enerģijas iekārtām ar mērenu enerģijas patēriņu. Šīs sistēmas parasti darbojas sprieguma līmenī, kas atbilst kabeļa jaudai.
Piemēri:
Dzīvojamā jumta saules sistēma, kas ģenerē 3–10 kW.
Neliela komerciāla saules enerģijas ferma, kas darbina vienu iekārtu.
2. Īsi līdz vidēji vadi
Šķērsgriezuma laukums 4 mm² nodrošina pietiekamu vadītspēju īsiem un vidējiem kabeļiem bez ievērojamiem enerģijas zudumiem.
Apsveriet sprieguma kritumu:
Lai saglabātu efektivitāti, sprieguma kritums kabelī nedrīkst pārsniegt 3%. Attālumiem līdz 15 metriem tipiskā 12 V sistēmā vai 30 metriem 48 V sistēmā ir piemērots 4 mm kabelis.
3. Savienojums starp paneļiem un invertoriem
4 mm saules baterijas kabeli bieži izmanto, lai savienotu saules paneļus ar invertoriem, īpaši stīgu konfigurācijās. Tas nodrošina drošu līdzstrāvas elektroenerģijas pārvadi tipiskos darbības apstākļos.
Kāpēc izmantot 4 mm?:
Līdzsvaro izmaksu efektivitāti un veiktspēju.
Atbilst strāvas nestspējai lielākajai daļai stīgu invertoru.
4. Standarta PV sistēmu spriegums un strāva
Saules kabeļi tiek izvēlēti, pamatojoties uz sistēmas spriegumu un strāvu. Sistēmām, kurās maksimālā strāva ir mazāka par 25 A, pietiek ar 4 mm² kabeli, ņemot vērā tā tipisko strāvas kapacitāti standarta apstākļos.
H1Z2Z2-K un PV1-F saderība:
Abi standarti atbalsta 4 mm kabeļu izmantošanu sistēmās ar šīm specifikācijām, nodrošinot atbilstību starptautiskajiem drošības un veiktspējas kritērijiem.
5. Āra lietojumprogrammas
Saules iekārtas bieži pakļauj kabeļus skarbiem vides apstākļiem. 4 mm kabelis, kas izstrādāts saskaņā ar H1Z2Z2-K vai PV1-F standartiem, nodrošina UV izturību, termisko stabilitāti un mehānisko izturību, padarot to piemērotu lietošanai ārpus telpām.
Īpaši lietošanas gadījumi:
Jumta saules paneļi, kas pakļauti tiešiem saules stariem.
Uz zemes uzstādītas sistēmas atklātos laukos.
6. Izmaksu optimizācija mazām instalācijām
Budžeta ziņā apzinātiem projektiem 4 mm saules kabelis nodrošina labu veiktspējas un izmaksu līdzsvaru. Tas ir lētāks nekā lielāki kabeļi, piemēram, 6 mm² vai 10 mm², taču joprojām atbilst mazāku sistēmu prasībām.
Kā izvēlēties starp H1Z2Z2-K un PV1-F 4 mm kabeļiem
Izvēloties 4 mm saules enerģijas kabeli, ņemiet vērā tālāk norādītās atšķirības starp H1Z2Z2-K un PV1-F standartiem:
Sistēmas izmērs un spriegums:
Izmantojiet H1Z2Z2-K sistēmām, kurām nepieciešama līdz 1,5 kV līdzstrāva.
Izmantojiet PV{{0}}F sistēmām ar zemāku sprieguma prasību (līdz 1,0 kV līdzstrāvai).
Izturības vajadzības:
H1Z2Z2-K kabeļi nodrošina izcilu mehānisko un termisko pretestību, padarot tos labākus augsta spriedzes vidē.
PV1-F ir piemērots mazāk prasīgiem lietojumiem.
Atbilstības prasības:
Pārbaudiet vietējos noteikumus un standartus attiecībā uz saules enerģijas instalācijām, lai nodrošinātu atbilstību.
Uzstādīšanas padomi 4 mm saules kabeļiem
Sprieguma krituma aprēķini:
Pārliecinieties, ka kabeļa garums un šķērsgriezums samazina sprieguma kritumu, lai uzlabotu sistēmas efektivitāti.
Pareiza izolācija:
Āra uzstādīšanai vienmēr izmantojiet kabeļus ar UV izturīgu un laikapstākļiem izturīgu izolāciju.
Droši savienojumi:
Izmantojiet atbilstošus savienotājus, lai novērstu enerģijas zudumus vai elektriskās strāvas apdraudējumu.
Kabeļa aizsardzība:
Apsveriet papildu cauruļvadus vai kabeļu teknes vietās, kur ir pakļauti fiziskiem bojājumiem.
Atbilstības pārbaudes:
Nodrošiniet, lai jūsu kabeļi atbilstu H1Z2Z2-K vai PV1-F drošības un uzticamības standartiem.
