Saules enerģija ir viens no populārākajiem atjaunojamās enerģijas avotiem visā pasaulē, kas piedāvā ilgtspējīgu veidu, kā ražot elektroenerģiju mājām, uzņēmumiem un pat lieliem rūpnieciskiem lietojumiem. Saules enerģijas sistēmas efektivitāte ir atkarīga no dažādiem faktoriem, tostarp no komponentu kvalitātes un uzstādīšanas. Starp šiem komponentiem saules baterijas kabelis un saules vads ir būtiski svarīgi, lai nodrošinātu pareizu saules paneļu radītās elektriskās enerģijas pārvadi uz invertoru, akumulatora krātuvi vai tīklu.
Viens no vissvarīgākajiem lēmumiem, uzstādot saules enerģijas sistēmu, ir izvēlēties pareizo saules kabeļu, lai pārvaldītu ģenerēto strāvu. Tas noved mūs pie izplatīta jautājuma: kāda izmēra saules baterijas kabelis man ir nepieciešams 40 ampēriem?
Šajā rakstā mēs izpētīsim dažādus saules enerģijas kabeļu un saules vadu veidus, faktorus, kas ietekmē pareizā kabeļa izmēra izvēli, un to, kā noteikt pareizo vadu izmēru 40-ampēra slodzei.
Izpratne par saules kabeļiem un saules vadiem
Pirms pievērsties kabeļu izmēram, ir svarīgi saprast saules kabeļu un saules vadu lomu saules sistēmā.

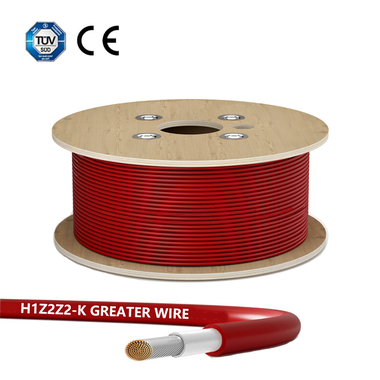

Saules kabelis: Saules enerģijas kabelis ir elektriska kabeļa veids, kas īpaši paredzēts izmantošanai saules enerģijas sistēmās. Saules kabeļi parasti ir izgatavoti ar vara vai alumīnija vadiem un ir izolēti ar izturīgiem materiāliem, piemēram, šķērssaistītu polietilēnu (XLPE) vai etilēna tetrafluoretilēnu (ETFE), lai tie izturētu āra apstākļus, tostarp UV starojumu, ekstremālas temperatūras un mitrumu. Saules kabeļa primārais uzdevums ir pārsūtīt saules paneļu saražoto elektroenerģiju uz citām sistēmas sastāvdaļām, piemēram, invertoriem vai akumulatoriem.
Saules vads: Saules vads attiecas uz vadītājiem kabeļa iekšpusē, kas nodrošina elektrisko strāvu. Vadu var izgatavot no vara, kas ir ļoti vadošs, vai no alumīnija, kas ir mazāk vadošs, bet bieži tiek izmantots lielākos kabeļos tā zemāko izmaksu dēļ. Vada izmērs - vai tā mērītājs - nosaka, cik daudz elektriskās strāvas tas var droši pārvadāt. Piemēram, lielāks vads (ar lielāku šķērsgriezuma laukumu) var pārvadāt lielāku strāvu, un to izmanto lielākām, jaudīgākām saules enerģijas iekārtām.
Kāpēc kabeļa izmērs ir svarīgs?
Izstrādājot saules enerģijas sistēmu, ir svarīgi izvēlēties pareizo saules kabeļa izmēru vairāku iemeslu dēļ:
Pašreizējā kapacitāte (Ampacity): Katram kabeļa un vadu veidam ir noteikta strāvas pārvades jauda, ko bieži sauc par jaudu. Izvēloties kabeli, kas spēj izturēt lielāku strāvu, nekā radīs jūsu sistēma, tiek nodrošināta sistēmas efektīva darbība bez pārkaršanas. Piemēram, ja jūsu sistēma ražo 40 ampēru strāvu, jums ir nepieciešams kabelis, kas var droši izturēt vismaz 40 ampērus.
Sprieguma kritums: Sprieguma kritums rodas, kad elektrība pa vadu pārvietojas lielā attālumā. Jo garāks attālums, jo vairāk samazinās spriegums, izraisot jaudas zudumu un neefektivitāti. Vada izmērs ietekmē sprieguma kritumu; lielākiem kabeļiem ir mazāks sprieguma kritums.
Drošība: Pareiza kabeļa izmēra izvēle nodrošina sistēmas drošību. Izmantojot kabeli, kas ir pārāk mazs strāvas stiprumam, tas var pārkarst, kas var izraisīt ugunsgrēku vai elektrības traucējumus.
Sistēmas ilgmūžība: Laba izmēra kabelis samazina nodilumu, samazina pārkaršanu un palīdz sistēmai darboties ilgāk bez degradācijas.
Pareizā kabeļa izmēra noteikšana 40 ampēriem
Lai izvēlētos pareizo saules kabeļa izmēru 40 ampēriem, ir jāņem vērā vairāki faktori, tostarp kabeļa materiāls, izolācijas veids, kabeļa garums, apkārtējās vides temperatūra un sistēmas spriegums.
1. Vadītāja materiāls: varš pret alumīniju
Saules vadu vadiem visbiežāk izmantotie materiāli ir varš un alumīnijs. Abiem ir savas priekšrocības un trūkumi.
Varš: Vara vadītājiem ir augstāka vadītspēja salīdzinājumā ar alumīniju, kas nozīmē, ka tie nodrošina lielāku strāvu tāda paša izmēra vadiem. Vara kabeļi ir efektīvāki un tiem ir mazāka pretestība, kas nozīmē mazāku enerģijas zudumu attālumā. Vara kabeļi parasti tiek izmantoti mazākās saules enerģijas sistēmās, un tie ir dārgāki nekā alumīnija kabeļi.
Alumīnijs: Alumīnija vadītāji ir mazāk efektīvi nekā vara, taču tie ir lētāki un vieglāki. Lai nodrošinātu tādu pašu strāvas pārvades jaudu, alumīnija stieplei ir jābūt lielākai (ar lielāku šķērsgriezuma laukumu) nekā vara. Alumīnija kabeļus bieži izmanto lielās saules enerģijas sistēmās vai ilgiem kabeļiem, jo tie nodrošina labu līdzsvaru starp izmaksām un veiktspēju.
40-ampēru slodzei varš parasti ir ieteicamais materiāls tā labākas vadītspējas un efektivitātes dēļ. Tomēr alumīnija kabeļus var izmantot lielāka izmēra kabeļiem, lai samazinātu izmaksas, lai gan vadu izmērs būs jāpalielina.
2. Kabeļu izolācija un temperatūras novērtējums
Izolācijas materiāls ap vadu ietekmē kabeļa strāvas pārvades spēju un tā spēju izturēt vides apstākļus. Parastie saules kabeļu izolācijas materiāli ir:
Šķērsšūts polietilēns (XLPE): XLPE tiek plaši izmantots saules kabeļiem, pateicoties tā lieliskajai temperatūras izturībai, bieži paredzēts lietošanai temperatūrā līdz 90 grādiem.
Etilēna tetrafluoretilēns (ETFE): ETFE ir vēl viens izplatīts izolācijas materiāls, ko izmanto saules kabeļos, kas piedāvā izcilu izturību pret UV starojumu un augstu temperatūru. ETFE kabeļi ir ļoti izturīgi un piemēroti izmantošanai ārpus telpām.
Izolācijas materiāla temperatūras reitings nosaka, cik lielu strāvas stiprumu kabelis var droši pārvadāt. Ja apkārtējā temperatūra ap kabeli ir augsta (piemēram, 40 grādi vai augstāka), kabeļa caurlaidība samazinās. Šādos gadījumos, iespējams, būs jāizmanto kabelis ar biezāku izolāciju vai jāpalielina stieples izmērs, lai kompensētu siltumu.
3. Sistēmas spriegums
Arī saules sistēmas sprieguma vērtība ietekmēs nepieciešamo kabeļa izmēru. Zemsprieguma sistēmām (piem., 12V, 24V) ir nepieciešami biezāki kabeļi vienai un tai pašai strāvai, savukārt augstsprieguma sistēmām (piem., 600V vai 1000V) zemāku strāvas prasību dēļ varat izmantot mazākus kabeļus tai pašai strāvai.
Parasti augstsprieguma sistēmu saules kabeļiem parasti ir mazāks diametrs, jo sistēmas patērētā strāva ir mazāka, savukārt zemsprieguma sistēmām ir nepieciešami lielāki kabeļi, lai apstrādātu lielāku strāvu.
4. Kabeļa garums
Ilgāki kabeļi rada lielāku pretestību un sprieguma kritumu, kas var izraisīt neefektivitāti un jaudas zudumu. Lai to samazinātu, jums jāizmanto lielākssaules kabelis. Jo garāks attālums no saules paneļa bloka līdz invertora vai akumulatora krātuvei, jo resnākam jābūt vadam, lai samazinātu sprieguma kritumu un nodrošinātu sistēmas optimālu darbību.
Ja attālums ir salīdzinoši īss (piemēram, mazāks par 10 metriem), 40A slodzei var pietikt ar 4mm² vai 6mm² vara kabeli. Tomēr garākos attālumos (vairāk nekā 10 metri) var būt nepieciešams biezāks kabelis, piemēram, 10 mm² vai 16 mm², lai samazinātu sprieguma krituma ietekmi.
5. Sprieguma krituma aprēķins
Lai nodrošinātu sistēmas efektīvu darbību, jāņem vērā sprieguma kritums. Vispārīgs noteikums ir saglabāt sprieguma kritumu zem 3% dzīvojamo māju sistēmām. Lai aprēķinātu atbilstošo kabeļa izmēru, jāņem vērā kabeļa garums un strāva. Šeit ir vienkāršs ceļvedis:
Vara kabeļiem: 6 mm² vara saules kabelis var izturēt 40 ampērus līdz 10 metriem ar minimālu sprieguma kritumu. Lielākiem attālumiem, iespējams, būs jāizmanto 10 mm² vai 16 mm² vara kabelis, lai novērstu pārmērīgu sprieguma kritumu.
Alumīnija kabeļiem: Alumīnija kabeļiem ir nepieciešams lielāks šķērsgriezuma laukums, lai nodrošinātu tādu pašu strāvu. Var būt nepieciešams 10 mm² alumīnija kabelis 40 A slodzei līdzīgā attālumā.
Parastie kabeļu izmēri 40A slodzei
40-ampēra slodzei parasti ir nepieciešams saules baterijas kabelis, kas spēj izturēt strāvu, vienlaikus samazinot sprieguma kritumu. Tālāk ir norādīti izplatītākie kabeļu izmēri:
Vara kabelis (6 mm²): Šis ir visizplatītākais izmērs 40A slodzēm īsās un vidējās kabeļu garumā (līdz 10 metriem). Vara kabeļi ir ļoti efektīvi un ar zemu pretestību, tāpēc tie ir piemēroti dzīvojamo māju sistēmām.
Vara kabelis (10 mm²): Ilgākiem kabeļiem (vairāk nekā 10 metriem) vai, ja sistēma darbojas ar augstāku spriegumu, var būt nepieciešams 10 mm² vara saules kabelis. Tas nodrošina, ka strāva var pārvietoties efektīvi bez pārmērīga sprieguma krituma.
Alumīnija kabelis (10mm² līdz 16mm²): Alumīnija kabeļi tiek izmantoti lielākām sistēmām vai lielākiem attālumiem to zemāko izmaksu dēļ, taču tiem ir nepieciešams lielāks diametrs, lai apstrādātu tādu pašu strāvu kā vara. 40A slodzei parasti pietiek ar alumīnija kabeli no 10mm² līdz 16mm².
