Atšķirība starp stieples stiepli un thhn cieto stiepli

1. Kas irThhn stieple?

THHN apzīmē termoplastisku augsto siltumizturīgu neilona pārklājumu, kas ir UL standarta sertificēts kabelis ar šādām funkcijām:

Darba temperatūra:līdz 90 grādiem sausā vidē

Izolācijas materiāls:PVC (polivinilhlorīds) izolācija, ārējais neilona apvalks

Nominālais spriegums:600V

Standarti:Ievērojiet UL 83, UL 1063, CSA C22 . 2 NO . 75 utt.

2. Pamatdibena atšķirība vadītāja struktūrā

Galvenā atšķirība starp stieples stiepli un thhn cieto stiepli slēpjas veidā, kā tiek konstruēts diriģents:

Thhn ciets vadsir veidots no pilnīga, nesegmentēta vara vadītāja . Šī struktūra ir vienkārša, ar lielisku vadītspēju, augstu mehānisko izturību, bet slikta elastība .

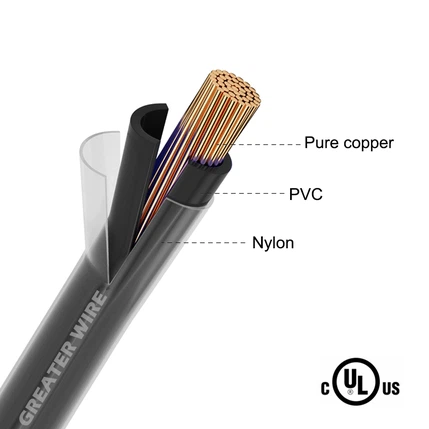

Thhn iesprostotais vadssastāv no vairākiem smalkiem vara vadiem, kas savīti kopā, lai izveidotu pilnīgu vadītāju . Šī struktūra uzlabo stieples elastību, padarot vieglāku pielāgošanos sarežģītām maršrutēšanas vai lieces prasībām .

Šī vadītāja struktūras atšķirība tieši nosaka veiktspējas atšķirību starp abiem, kas tiek izmantoti, kā arī ietekmē to piemērojamo vidi un darba laiku .

3. Elastība un darbība


Elektriskās uzstādīšanas scenārijos, kuriem nepieciešama bieža saliekšana, apvedceļi vai caurules iespiešanās, stieples elastība ir īpaši svarīga . Thhn iesprostotais stieples ir maigāks un vieglāk saliekt nekā thhn iesprostotais vads, jo tas ir izgatavots no vairākām pavedienu šķipsnām, kas savīti kopā, padarot to piemērotāku šaurām atstarpēm un sarežģītām struktūrām.

Turpretī cietais vads ir samērā stingrs, pateicoties tā vienas virknes struktūrai {. Tam ir acīmredzamas priekšrocības, skrienot lielus attālumus vai taisnās līnijās, taču ir grūti uzstādīt scenārijos, kuriem nepieciešama saliekšana, riekošana vai cauri caurlaide

Tāpēc, ņemot vērā elastības viedokli, iestrēgušais vads ir vairāk piemērots gadījumiem, kad ir ierobežotas vietas vai ir vajadzīgas augstas frekvences vadu izmaiņas, savukārt cietais vads ir vairāk piemērots stabilai un regulārai vadu videi .

4. atšķirības elektriskajā veiktspējā


Lai arī divu veidu THHN kabeļa vadītāju materiāli ir vienādi, abi ir vara vads ar lielisku vadītspēju, tie darbojas nedaudz atšķirīgi augstfrekvences vidē vai tālsatiksmes pārraide .

Thhn cietajam vadam ir nedaudz augstāka vadīšanas efektivitāte teorijā, īpaši DC sistēmās vai zemas frekvences maiņstrāvas sistēmās, kur strāva galvenokārt ir koncentrēta vadītāja iekšpusē kopumā . Cietā thhn stieple var nodrošināt zemāku pretestību un spēcīgāku strāvas uzskaites spēju .}}

Augstas frekvences maiņstrāvas sistēmās sakarā ar "ādas efekta" esamību strāvai ir tendence plūst uz vadītāja virsmas . Stiprinātā stieples vairākkārtējie virsmas laukumi var efektīvāk izkliedēt strāvu, padarot tās veiktspējas priekšrocības augstas frekvences sistēmās, kas ir acīmredzamākas ., papildus tam, ka struktūra ir izveidota. Interference .

Kopumā cietajam THHN elektriskajam vadam ir nedaudz labāka vadītspēja ar zemas frekvences, DC sistēmām, savukārt iesprostotajam elektriskajam vadam ir vairāk priekšrocību augstfrekvences, sarežģītās vadu sistēmās .

5. Atšķirības instalēšanas un vadu metodēs

Raugoties no uzstādīšanas viedokļa, iestrēgušajam THHN kabelim un cietajam THHN kabelim ir arī būtiskas atšķirības elektroinstalācijas metodēs .

THHN solid copper wire is more suitable for insertion into terminals or screw-type connectors. Its rigid structure is easy to crimp and lock, and is commonly found in fixed places such as electrical panels and junction boxes. It is easy to install and has high stability, especially suitable for permanent installation.

Thhn, iespraužams vara stieple ir elastīgāka, tāpēc, vadot vadu, bieži tiek izmantoti gofrēšanas termināļi vai metināšana, lai novērstu vara stieples bifurkāciju . dažās savienojuma metodēs, ja netiek izmantots adapteris, slikts saskare vai palielināta pretestība var izraisīt ., tāpēc ir nepieciešams, lai noteiktu, ka iespraužams. Cofping .

Darbojoties nekvalificēts, cietais thhn kabelis ir ātrāk uzstādāms; Bet projektos, kuriem nepieciešama tinuma vai aktīva vadu, iesprostotais vads parāda lielāku elastību .

6. lietojumprogrammu lauki un piemērojamie gadījumi


Atšķirīgu veiktspējas īpašību dēļ divu veidu kabeļtelevīzijas veidiem faktiskajās lietojumprogrammās ir arī kāds uzsvars .

Thhn cieto stiepli parasti izmanto pastāvīgai elektriskai vadu ēkās, piemēram, sadales skapjos, sienas cauruļu vados, elektriskajos paneļos un komutācijas ierīcē . Tā stingrība ir piemērota glīti sakārtotai un skaidri strukturētai uzstādīšanas videi .}

Thhn stieple ir piemērotāka rūpnieciskiem aprīkojumam, elektroinstrumentiem, motora vadībai, darbgaldu vadības skapjiem un citām lietojumprogrammām, kurām nepieciešama bieža kustība vai sarežģītas struktūras, īpaši iekšējām savienojuma līnijām vai elastīgiem elektroinstalācijas scenārijiem .

Turklāt transporta transportlīdzekļos (piemēram, automašīnas, kuģi un lidmašīnas), jo parasti tiek dota priekšroka nelielai telpai un nepieciešamībai pēc vibrācijas pretestības, parasti dod priekšroku . iestrēgušam stieplim {.

7. Izturība un mehāniskās īpašības

Izturības ziņā abiem diriģentu veidiem ir arī savas priekšrocības .

Cietā stieple THH ir spēcīga mehāniskā izturība un pretestība fiksētās instalācijas scenārijos, jo tā vienkāršā struktūra un bez iekšējām sagriešanas spraugām . Tam ir maza pārrāvuma varbūtība, it īpaši statiskā vidē ar ilgu kalpošanas laiku .}}}}}}}}}}}}}}}}}

Lai arī iestrēgušajam THHN vadam ir lieliska elastība, tas labāk darbojas augstfrekvences lieces un biežās vibrācijas situācijās, un dinamiskā vidē to nav viegli salauzt vai nogurdināt lūzumu ., tā uzticamība ir labāka par cieto stiepli .}}}}}}.

Citiem vārdiem sakot, ciets thhn elektriskais vads ir vairāk piemērots "statiskiem" lietojumiem, savukārt iesprostotais elektriskais vads ir piemērotāks "dinamiskiem" scenārijiem .

8. izmaksu un ekonomikas salīdzinājums


In terms of cost, THHN Solid Wire is usually cheaper. This is due to its relatively simple manufacturing process, high production efficiency, and low material loss. Therefore, in large-scale construction projects, if the wiring path is clear and relatively regular, the use of thhn solid wire can save a lot of costs.

In contrast, the production of THHN Stranded Wire involves the twisting process of multiple strands of fine wires, which has higher labor and machine costs, and the price per unit length is usually higher than that of solid thhn cable. However, if the labor savings and higher reliability brought by its flexible installation are taken into account, Stranded thhn cable may actually be more economical in some specific projects.

Tāpēc stieples izvēlei vajadzētu ne tikai apskatīt materiāla cenu, bet arī jāapsver kombinācijā ar uzstādīšanas sarežģītību un kopējo budžetu .

9. Thhn stieplestandarti un sertifikāti


Gan thhn stiepļu, gan thhn cietajam vadam jāatbilst šādiem standartiem:

Ul 83:Nacionālā elektrisko ražotāju asociācijas (NEMA) standarts

CSA:Kanādas standartu asociācijas sertifikācija

ROHS:Bīstamo vielu direktīvas ierobežošana

Vw -1 liesmas palēninātais tests:vertikāla liesmas dedzināšanas tests

Turklāt rūpniecībā bieži izmanto stiepli, kas rodas kā UL 1063 MTW vads (darbgaldu vads) .

10. Tirgus statuss un izvēles specifikācijas

Elektrisko materiālu tirgū gan ar iesprostotiem, gan thhn cietajiem stieples ir plaši pieejami {{{0}}. Pirmais parasti nodrošina specifikācijas no AWG 14 cieta thhn līdz stiepļu thhn 10 cietām cietām vielām, savukārt pēdējais parasti nodrošina specifikācijas no AWG 14 iespraustiem stieples, lai to varētu izvēlēties, lai iegūtu faktorus, kas ir piemēroti 1/0 vai pat lielāki .}}}}, lai tie varētu izvēlēties piemērotu modeli 1/0 vai pat lielāka.}}}} lietotāji var izvēlēties piemērotu modeli 1/0 vai pat lielāku .}}}}}}}} lietotāji var izvēlēties piemērotu modeli 1/0 vai pat lielāku.}}}}}}}}}}}}}}}}}} var izvēlēties piemērotu modeli. Liekšanas metode, sprieguma līmenis utt. .

Vispārīgi runājot, nelielas specifikācijas (piemēram, 14 thhn cietā stieple, 12 thhn cietā vara stieple, 10 thhn cieta stieple) biežāk ir thhn cieta stieples formā, kas ir piemērota dzīvojamo ēku vadīšanai; Kaut arī lielas specifikācijas (piemēram, 4 gabarīta kabelis, 500 mcm thhn stieple, 4 0 thhn stieple) lielākoties ir thhn stieples, kas ir ērti vadiem un saliekšanai ., papildus ir arī bagātīgas krāsu iespējas, piemēram, melna, sarkana, balta, zila, zaļa utt. {{}}}, kas tiek izmantoti, lai identificētu dažādas, zilas, zaļas utt. Ett.

11. Kā izvēlēties pareizo veiduThhn stieple


Lai arī stieples un thhn cietajam vadam ir vienāds materiāls un konsekventi standarti, viņiem ir savas priekšrocības un trūkumi elastības, elektriskās veiktspējas, uzstādīšanas metožu un pielietojuma lauku ziņā dažādu vadītāja struktūru dēļ .}}}}}}}}}}}}}}}}}}}} dēļ.

Izvēloties, jāapsver šādi aspekti:

1. Elektroinstalācijas sarežģītība: Ja elektroinstalācijai jābūt saliektai vairākas reizes, ieteicams ievietot stiepli .

2. Lietojumprogrammas vide: priekšroka tiek dota cietam vadam fiksētai elektroinstalācijai un sienas cauruļu iespiešanai, un iespraužams vads tiek izmantots aprīkojuma vai mobilo sižetu iekšējam savienojumam {.

3. Instalācijas rīki un tehniskās iespējas: Ja uz vietas ir neērta tehnoloģija, cietu vadu ir vieglāk instalēt .

4. Budžets un izmaksas: Liela mēroga būvniecības pamatā var dot priekšroku cietam vadam ar zemāku cenu .

5. Drošības un normatīvās prasības: atlasiet atbilstoši aprīkojuma specifikācijām un nacionālajiem standartiem, lai nodrošinātu drošību un atbilstību .

Understanding and mastering the difference between THHN Stranded wire and Solid thhn cable is an important prerequisite for ensuring efficient and safe operation of electrical systems. Through scientific selection, not only can construction efficiency be improved, but also the system service life can be extended, maintenance costs can be reduced, and long-term value can be maximized.
