Projektējot saules enerģijas sistēmu, ir ļoti svarīgi saprast, kā noteikt un uzstādīt atbilstošus saules kabeļus, lai nodrošinātu sistēmas efektivitāti, drošību un ilgmūžību. Ja vēlaties darbināt 3000-vatu invertoru, pareiza saules enerģijas vada izvēle ir svarīgs lēmums. Šajā rakstā mēs apspriedīsim faktorus, kas ietekmē saules enerģijas kabeļu skaitu, kas nepieciešams, lai darbinātu 3000-vatu invertoru, un sniegsim norādījumus, kā izvēlēties pareizo kabeļa izmēru savai saules enerģijas sistēmai.
Izpratne par saules kabeļiem un to lomu sistēmā
Pirms iedziļināties 3000-vatu invertora saules kabeļu specifikā, apskatīsim galvenos saules enerģijas sistēmas komponentus un saules vadu lomu.
1.1 Kas ir saules kabelis?

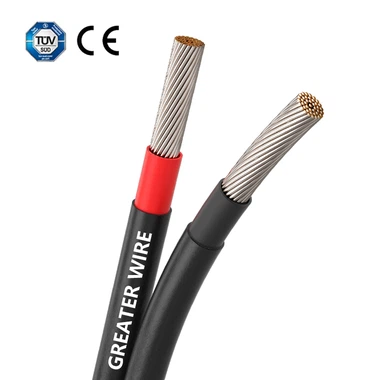

Saules kabelis ir elektriskais kabelis, ko izmanto, lai savienotu dažādas saules enerģijas sistēmas sastāvdaļas. Tas ietver saules paneļus pie invertora, invertora uz akumulatoru (ārtīkla sistēmām) vai tīklam (tīklam piesaistītām sistēmām). Šie kabeļi ir izstrādāti, lai izturētu lielas jaudas prasības, UV iedarbību, temperatūras svārstības un mitrumu, ar ko bieži saskaras saules enerģijas sistēmas.
1.2. Invertora loma
Invertors ir saules enerģijas sistēmas galvenā sastāvdaļa. Tas pārveido līdzstrāvas (līdzstrāvas) jaudu, ko ražo saules paneļi, maiņstrāvas (maiņstrāvas) strāvā, ko var izmantot sadzīves tehnika vai ievadīt tīklā. 3000-vatu invertors nozīmē, ka invertors jebkurā brīdī spēj apstrādāt 3000 vatu maiņstrāvas jaudas. Invertoram pievienotajiem saules paneļiem ir jānodrošina pietiekami daudz līdzstrāvas, lai nodrošinātu efektīvu darbību.
Kādi ir saules kabeļu izmēri
Saules enerģijas sistēmā izmantoto saules kabeļu izmēru nosaka vairāki faktori, tostarp sistēmas spriegums, strāva, attālums starp komponentiem un invertora jauda. Mērķis ir samazināt sprieguma kritumu un nodrošināt, ka kabeļi spēj izturēt elektrisko slodzi, nepārkarstot vai neradot ugunsgrēka risku.
2.1. Galvenie faktori, kas jāņem vērā
Izvēloties saules enerģijas kabeļus 3000-vatu invertoram, jāņem vērā tālāk norādītie galvenie faktori.
Sistēmas spriegums: Lielākā daļa dzīvojamo saules sistēmu izmanto 12V, 24V vai 48V sistēmas, lai gan komerciālos lietojumos tiek izmantoti augstāki spriegumi. Jūsu sistēmas spriegums ietekmēs strāvu, kas plūst pa kabeļiem.
Pašreizējais: Strāva, kas plūst caur saules vadiem, ir balstīta uz sistēmas jaudu un sistēmas spriegumu. Lielākai sistēmai būs nepieciešami kabeļi ar lielāku strāvas stiprumu.
Attālums: attālums starp saules paneļiem un invertoru ietekmē kabeļa izmēru. Garāki attālumi rada lielāku sprieguma kritumu, tāpēc ilgākiem kabeļiem var būt nepieciešami lielāki kabeļi.
Sprieguma kritums: Pārmērīgs sprieguma kritums var samazināt sistēmas efektivitāti. Parasti mēģiniet panākt, lai sprieguma kritums būtu mazāks par 2%.
2.2 Kā aprēķināt nepieciešamo kabeļa izmēru
Lai noteiktu 3000-vatu invertoram nepieciešamo saules kabeļa izmēru, mums ir jāaprēķina strāva, pamatojoties uz sistēmas spriegumu. Šeit ir formula:
I=P/V
Kur:
I ir strāva (ampēros, A),
P ir kopējā izejas jauda (vatos, W),
V ir sistēmas spriegums (voltos, V).
Piemēram, pieņemsim, ka izmantojat 48 V sistēmu ar 3000 W invertoru.
I=3000/48=62.5 A
Tas nozīmē, ka optimālos apstākļos strāva, kas plūst caur kabeli, būs aptuveni 62,5 ampēri. Šis ir galvenais skaitlis, ko izmantosim, izvēloties saules kabeļa izmēru.
Pareiza saules kabeļa izmēra izvēle
Tagad, kad mēs zinām nepieciešamo strāvu, mēs varam sākt izvēlēties pareizo saules vadu izmēru sistēmai. Vispārējais noteikums ir tāds, ka saules kabeļa izmēram jābūt tādam, lai tas varētu izturēt maksimālo strāvu bez pārmērīgas apkures vai sprieguma krituma.
3.1. Saules kabeļa izmēru tabula 3000 W invertoram
Šeit ir sniegta aptuvena rokasgrāmata par saules kabeļu izmēriem, pamatojoties uz strāvu dažādiem sistēmas spriegumiem. 3000-vatu invertoram ar 48 V sistēmu mēs runājam ar aptuveni 62,5 ampēru strāvu. Saskaņā ar lielāko daļu saules vadu izmēru diagrammām:
Īsiem skrējieniem (līdz 10 metriem):
6 mm² vai 10 mm² saules kabeļi var izturēt 62,5 A strāvu bez pārmērīga sprieguma krituma. 6 mm² kabelis var izturēt aptuveni 50-60A, savukārt 10 mm² kabelis var izturēt 70 A vai vairāk.
Vidēji gariem skrējieniem (10-30 metri):
10 mm² vai 16 mm² saules kabeļi būtu piemērotāki, lai samazinātu sprieguma kritumu un nodrošinātu strāvas drošu pārvadi bez pārkaršanas riska.
Ļoti gariem skrējieniem (virs 30 metriem):
Ieteicams izmantot 16 mm² vai 25 mm² kabeļus. Lielāki attālumi izraisa lielāku sprieguma kritumu, tāpēc lielāka saules kabeļa izmantošana nodrošina efektīvu jaudas pārvadi no paneļiem uz invertoru bez būtiskiem zudumiem.
3.2. Faktori, kas ietekmē kabeļa izmēru
Pašreizējais vērtējums: Pārliecinieties, vai saules enerģijas kabelis ir paredzēts maksimālajai strāvai. 62,5 A strāvai kabelim ir jāspēj izturēt vismaz tik daudz, nepārkarstot vai neizraisot ugunsbīstamību.
Sprieguma reitings:Saules kabeļi ir paredzēti, lai apstrādātu noteiktus spriegumus. Pārliecinieties, vai jūsu izvēlētais kabelis atbilst sistēmas spriegumam (48V, 24V, 12V utt.), lai novērstu izolācijas bojājumus un nodrošinātu sistēmas drošu darbību.
Temperatūras novērtējums:Saules kabeļiem ir jāspēj izturēt augstu temperatūru. Lielākā daļa saules vadu ir paredzēti, lai izturētu temperatūru līdz 90 grādiem vai augstāku, nodrošinot, ka kabeļi var labi darboties karstā vidē, piemēram, tiešos saules staros.
Vides izturība: Saules kabeļiem jāspēj izturēt skarbos vides apstākļus, tostarp UV starus, mitrumu un ķīmiskas vielas. Saules vadi parasti tiek izgatavoti no īpašiem izolācijas materiāliem, kas ir izturīgi pret UV starojumu un mitrumu, kas ir būtiski izmantošanai ārpus telpām.
Cik saules kabeļu ir nepieciešams?
3000-vatu invertoram parasti ir nepieciešami vismaz divi saules kabeļi:
Viens kabelis no saules paneļiem uz invertoru (līdzstrāvas vadiem no paneļiem uz invertoru). Šis kabelis pārvadīs strāvu no saules bloka uz invertoru.
Viens kabelis no invertora uz akumulatoru (vai tīklu) (maiņstrāvas vadiem, ja sistēma ir piesaistīta tīklam vai akumulatora uzglabāšanai). Šis ir maiņstrāvas kabelis, kas iet no invertora uz tīklu vai akumulatora banku.
Attiecībā uz saules līdzstrāvas vadiem, ja izmantojat 48 V sistēmu, jums var būt nepieciešami divi kabeļi no saules paneļiem uz invertoru: viens pozitīvajam spailei un otrs negatīvajam spailei. Dažos gadījumos kabelis var ietvert pozitīvu un negatīvu vadītāju vienā apvalkā, taču tas joprojām tiek uzskatīts par diviem kabeļiem elektriskās konstrukcijas ziņā.
Citi apsvērumi, lietojot saules kabeļus
5.1 Kabeļa garums
Jo garāks kabelis, jo lielāks sprieguma kritums. Kā minēts iepriekš, efektīvai darbībai ieteicams sprieguma kritums ne vairāk kā 2%. Varat samazināt sprieguma kritumu, izmantojot biezākus kabeļus garākos attālumos.
5.2 Kabeļa uzstādīšana
Pareiza saules kabeļu uzstādīšana ir būtiska, lai uzturētu sistēmas drošību un efektivitāti. Pārliecinieties, vai kabeļi ir pareizi izolēti, ievietoti piemērotos cauruļvados (ja nepieciešams) un aizsargāti pret fiziskiem bojājumiem.
