Projektējot vai uzstādot saules enerģijas sistēmu, viens no svarīgākajiem lēmumiem ir atbilstoša saules kabeļa izvēle. Saules stieples izmēram ir būtiska nozīme, lai nodrošinātu jūsu saules enerģijas iekārtas efektivitāti, drošību un ilgmūžību. Viens no visbiežāk izmantotajiem saules kabeļiem ir 2,5 mm saules kabelis. Tomēr, pirms izlemjat, vai šis kabeļa izmērs ir piemērots jūsu saules paneļiem, ir svarīgi saprast tā iespējas un ierobežojumus, kā arī faktorus, kas ietekmē tā piemērotību.
Šajā rakstā tiks apskatīti 2,5 mm saules kabeļu izmantošanas veidi, kas padara tos piemērotus saules enerģijas instalācijām un kā noteikt, vai šis izmērs ir labākā izvēle jūsu konkrētajai saules enerģijas sistēmai.
Izpratne par saules kabeļiem un to lomu saules enerģijas sistēmās
Saules kabeļi ir īpaši izstrādāti vadi, kas savieno dažādus saules enerģijas sistēmas komponentus, tostarp saules paneļus, invertorus, uzlādes kontrolierus un akumulatorus. Šie kabeļi ir izstrādāti, lai apstrādātu saules paneļu radīto elektrisko strāvu un droši transportētu to uz citām sistēmas sastāvdaļām.
Saules vada izvēle ir atkarīga no dažādiem faktoriem, tostarp strāvas un sprieguma prasībām, kabeļu garuma un vides apstākļiem, kur sistēma ir uzstādīta. Saules kabeļa svarīgākie aspekti ir:
Pašreizējais vērtējums: maksimālā strāva, ko kabelis var droši izturēt.
Sprieguma reitings: maksimālais spriegums, ko kabelis var izturēt.
Temperatūras novērtējums: kabeļa spēja darboties ekstremālos temperatūras apstākļos.
Izturība un izturība: Aizsardzība pret UV, mitrumu un citiem vides apdraudējumiem.
2,5 mm saules baterijas kabelis ir viens no visbiežāk izmantotajiem izmēriem, kas nodrošina līdzsvaru starp efektivitāti, drošību un izmaksu lietderību. Tas ir piemērots daudzām dzīvojamām saules enerģijas sistēmām, taču tas ir rūpīgi jāapsver, lai nodrošinātu, ka tas atbilst jūsu uzstādīšanas īpašajām vajadzībām.

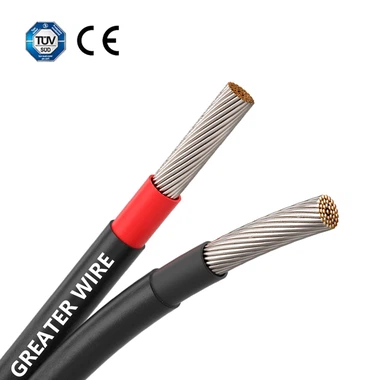

Kas ir 2,5 mm saules kabelis?
2,5 mm saules kabelis attiecas uz vadu, kura vadītāja šķērsgriezuma laukums ir 2,5 kvadrātmilimetri. Šis izmērs ir lielāks par 1,5 mm saules kabeli, bet mazāks par 4 mm vai 6 mm kabeļiem. 2,5 mm kabeļi bieži tiek izmantoti vidēja izmēra saules enerģijas sistēmās, kur strāvas un attāluma prasības ir mērenas.
Vadītājs parasti ir izgatavots no vara, ļoti vadoša materiāla, kas nodrošina efektīvu jaudas pārvadi. Izolācija parasti ir izgatavota no tādiem materiāliem kā PVC, TPE vai XLPE, kas nodrošina UV izturību, ūdensizturību un temperatūras stabilitāti. 2,5 mm saules kabeļi ir izstrādāti tā, lai izturētu skarbos vides apstākļus, tāpēc tie ir piemēroti instalācijām ārpus telpām, īpaši dzīvojamās telpās.
Galvenās 2,5 mm saules kabeļa īpašības:
Vara vadītāji: Varš ir pazīstams ar savu augsto elektrovadītspēju, un tas ir standarta materiāls, ko izmanto lielākajā daļā saules kabeļu.
UV izturīga izolācija: nodrošina, ka kabelis paliek izturīgs pat tad, ja tas ilgstoši tiek pakļauts tiešiem saules stariem.
Temperatūras Izturība: šie kabeļi var izturēt temperatūras diapazonus no -40 grādiem līdz 90 grādiem, nodrošinot drošu darbību dažādos klimatiskajos apstākļos.
Laikapstākļu izturīgs: Izturīgs pret ūdeni, putekļiem un citiem vides faktoriem, kas laika gaitā var sabojāt vadu.
Pašreizējais 2,5 mm saules kabeļa nomināls
Viena no vissvarīgākajām saules kabeļa specifikācijām ir tā pašreizējā vērtība — elektriskās strāvas daudzums, ko tas var droši pārvadāt, nepārkarstot vai nesabojājot izolāciju. 2,5 mm saules enerģijas kabeļa strāvas vērtība parasti svārstās no 20 līdz 25 ampēriem atkarībā no kabeļa izolācijas un apkārtējās vides temperatūras apstākļiem.
Pašreizējais vērtējums ir būtisks faktors, jo tas nodrošina, ka kabelis var izturēt saules paneļu radīto jaudu, nepārkarstot vai neradot veiktspējas problēmas. Piemēram, 300 W saules bateriju panelis, kas darbojas 12 V sistēmā, ģenerē aptuveni 25 A strāvu, kas ir 2,5 mm saules kabeļa strāvas novērtējuma robežās. Tomēr ar 2,5 mm saules vadu var nepietikt lielākām sistēmām vai garākiem kabeļiem, kur var būt iesaistīta lielāka strāva.
Faktori, kas ietekmē pašreizējo jaudu:
Apkārtējās vides temperatūra: kabeļa strāvas stiprums var samazināties vidē, kurā ir augsta temperatūra. Šo parādību sauc par samazināšanos. Siltākā klimatā var būt nepieciešams lielāks kabelis, lai kompensētu strāvas jaudas samazināšanos.
Izolācijas veids: Dažādiem izolācijas materiāliem ir atšķirīga siltuma pretestība. Kabeļi ar labāku izolāciju var drošāk pārvadāt lielākas strāvas.
Uzstādīšanas metode: Kabeļa uzstādīšanas veids — neatkarīgi no tā, vai tas ir pakļauts saules gaismai, ierakts pazemē vai ievietots cauruļvadā — var ietekmēt tā spēju izkliedēt siltumu un tādējādi ietekmēt tā strāvas pārvades spēju.
2,5 mm saules kabeļa piemērotība saules paneļiem
2,5 mm saules kabeļa piemērotība saules paneļu savienošanai ir atkarīga no vairākiem faktoriem, tostarp paneļu jaudas, sistēmas sprieguma, attāluma starp komponentiem un kopējās strāvas, ko sistēma radīs.
Tālāk ir sniegts pārskats par to, kur visbiežāk tiek izmantots 2,5 mm saules kabelis:
1. Dzīvojamo māju saules enerģijas sistēmas
Lielākajai daļai dzīvojamo māju saules enerģijas instalāciju bieži vien pietiek ar 2,5 mm saules vadu. Šīs sistēmas parasti sastāv no saules paneļiem, kas ģenerē jaudu diapazonā no 3 kW līdz 5 kW, kas nozīmē aptuveni 12 līdz 20 ampēru strāvas plūsmu. 2,5 mm saules baterijas kabelis var ērti izturēt šo strāvas daudzumu, padarot to ideāli piemērotu saules paneļu savienošanai ar invertoru un uzlādes kontrolieri.
Tipiskā 12 V vai 24 V saules sistēmā katra saules paneļa ģenerētā strāva ir pietiekami mērena, lai 2,5 mm kabelis varētu droši izturēt slodzi. Šis vads ir piemērots arī īsiem un vidējiem kabeļiem, kas ir izplatīti dzīvojamo māju sistēmās, kur saules paneļi atrodas tuvu invertora vai akumulatora bankai.
2. Saules paneļa un invertora savienojumi
2,5 mm saules kabelis bieži tiek izmantots, lai savienotu saules paneļus ar invertoriem dzīvojamās saules sistēmās. Invertoram ir nepieciešami kabeļi, kas var pārvadāt saules bloka radīto strāvu. Tipiskam 3 kW saules enerģijas sistēmas invertoram var būt nepieciešami kabeļi, kas nodrošina strāvu no 20 līdz 25 ampēriem, kas ir 2,5 mm saules stieples diapazonā.
Šis kabeļa izmērs nodrošina, ka elektriskā jauda tiek efektīvi un droši pārsūtīta no saules paneļiem uz invertoru bez pārkaršanas vai enerģijas zuduma riska.
3. Saules enerģijas sistēmas ar baterijām
Off-grid vai hibrīdsistēmām, kurās ir iekļauti akumulatori, uzlādes kontrollera pievienošanai akumulatora bankai ir piemēroti arī 2,5 mm saules kabeļi. Šajās sistēmās uzlādes kontrolieris regulē jaudu no saules paneļiem, lai novērstu akumulatoru pārmērīgu uzlādi. Strāvas plūsma šajos savienojumos var atšķirties, taču vidēja izmēra akumulatoru bankām parasti pietiks ar 2,5 mm kabeli.
4. Īss kabeļa garums
Īsiem kabeļiem (līdz aptuveni 10 metriem) labi darbojas 2,5 mm saules vads. Jo mazāks attālums starp komponentiem, jo mazāks sprieguma kritums, kas nozīmē, ka 2,5 mm kabelis var efektīvāk pārnest strāvu šajos attālumos.
Kad apsvērt lielāku saules enerģijas kabeli?
Lai gan 2,5 mm saules kabelis ir piemērots daudzām instalācijām, ir gadījumi, kad var būt nepieciešams lielāks kabeļa izmērs.
1. Garāks kabeļa garums
Palielinoties attālumam starp komponentiem, palielinās arī sprieguma kritums. Ja vada kabeļus lielos attālumos (vairāk nekā 10 metrus), ieteicams izmantot lielāku kabeli, piemēram, 4 mm vai 6 mm. Šiem kabeļiem ir lielāks šķērsgriezuma laukums, kas samazina pretestību un samazina sprieguma kritumu.
2. Augstākās jaudas sistēmas
Lielākām saules sistēmām (virs 5 kW), kas rada lielāku strāvu, 2,5 mm saules kabelis var nespēt izturēt palielināto slodzi. Sistēmām, kas ģenerē strāvu, kas pārsniedz 20 ampērus, būs nepieciešami kabeļi ar lielākiem vadītājiem, piemēram, 4 mm vai 6 mm, lai nodrošinātu drošu darbību.
3. Augstsprieguma sistēmas
Augstsprieguma saules enerģijas sistēmās (piemēram, 48 V vai 72 V sistēmās) var būt nepieciešams izmantot biezākus kabeļus ar labāku izolāciju. Jo augstāks sistēmas spriegums, jo lielāks ir izolācijas pārrāvuma risks, tāpēc bieži tiek ieteikti lielāki kabeļi.
2,5 mm saules kabeļa izmantošanas priekšrocības
Ir vairāki iemesli, kāpēc 2,5 mm saules baterijas kabelis ir populāra izvēle daudzām saules paneļu instalācijām:
Rentabls: 2,5 mm kabeļi parasti ir lētāki nekā lielāki kabeļi, tāpēc tie ir ideāli piemēroti māju īpašniekiem, kuri strādā ar nelielu budžetu.
Pietiekami mērenām enerģijas vajadzībām: Lielākajai daļai dzīvojamo māju saules sistēmu, kuru jauda ir mazāka par 5 kW, 2,5 mm saules vads ir vairāk nekā pietiekams.
Izturība: Šie kabeļi ir izstrādāti, lai izturētu UV iedarbību, galējās temperatūras un citus vides faktorus, nodrošinot ilgu kalpošanas laiku āra apstākļos.
Vienkārša uzstādīšana: 2,5 mm kabeļi ir salīdzinoši viegli apstrādājami un uzstādāmi, īpaši DIY saules enerģijas projektiem.
