Mūsdienu industriālajos, komerciālajos un infrastruktūras projektos kabeļu izvēle un maršrutēšana ir ļoti svarīga. Izplatīts jautājums inženieru un elektrokonstruktoru vidū ir:Vai 10 mm oranžu apļveida kabeli var vienmērīgi ievietot 20 mm caurulē?Šī problēma attiecas ne tikai uz fiziskajiem izmēriem, bet arī uz kabeļu drošību, izturību un elektrisko veiktspēju.
Šajā rakstā ir sniegta{0}}padziļināta tehnisko principu, praktisko pielietojumu un atlases vadlīniju analīze, vienlaikus iepazīstinot ar mūsu uzņēmuma priekšrocībām augstas veiktspējas-kabeļu jomā, palīdzot darbuzņēmējiem, vairumtirgotājiem un galalietotājiem izdarīt apzinātu izvēli.

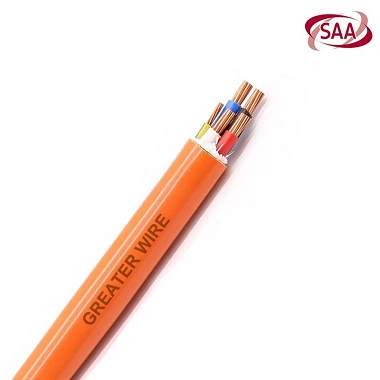

Kas irOranžs apļveida kabelis
Oranžs apļveida kabelis ir aaugstas veiktspējas{0}}apaļš kabelis ar oranžu ārējo apvalku, ko plaši izmanto ēku elektroenerģijas sadalē, vadības sistēmās un rūpnieciskajās iekārtās. Tās galvenās funkcijas ietver:
- UV un nodilumizturība: Piemērots iekštelpām, āra un bieži kustīgām vidēm.
- Augsta elastība un vienkārša uzstādīšana: Apaļā struktūra atvieglo cauruļvadu maršrutēšanu un vilkšanas ķēdes pielietojumu.
- Atbilstība Austrālijas un Okeānijas standartiem: Visi produkti ir SAA sertificēti, piemēroti komerciālām ēkām, lidostām, dzelzceļiem, raktuvēm un citiem lieliem projektiem.
Turklāt oranžos apļveida kabeļus var pielāgot pēc garuma, krāsas, marķējuma un veiktspējas atbilstoši projekta prasībām.
Vadītāja loma
Caurules ir būtiskas kabeļu maršrutēšanas sistēmu sastāvdaļas. To galvenās funkcijas ietver:
- Kabeļu aizsardzība: Novērš mehāniskus bojājumus, koroziju, mitrumu un ķīmisko iedarbību.
- Maršruta organizācija: Notur kabeļus novietotus pa norādītajiem ceļiem, lai tos būtu viegli pārvaldīt un apkopt.
- Siltuma izkliede un drošība: Pareizs caurules diametrs un materiāls palīdz samazināt kabeļa temperatūras paaugstināšanos.
- Atbilstība standartiem: nodrošina, ka kabeļu maršrutēšana atbilst IEC, AS/NZS un reģionālajiem kodiem.
Var izvēlēties dažādus cauruļvadu materiālus (PVC, metālu, bruņu vadu utt.), pamatojoties uz vides apstākļiem un projekta prasībām, lai nodrošinātu elektrisko drošību un būvniecības ērtības.
Saderība ar10 mm oranžs apļveida kabelisar 20 mm vadu
Kabeļa ārējais diametrs salīdzinājumā ar caurules iekšējo diametru
10 mm oranžs apļveida kabelis attiecas uz apaļu kabeli, kura vadītāja šķērsgriezums ir 10 mm². Tās ārējais diametrs parasti svārstās no12 mm līdz 14 mm, atkarībā no izolācijas materiāla. 20 mm cauruļvadam parasti ir iekšējais diametrs20 mm, tāpēc teorētiski 10 mm kabeli var uzstādīt gludi. Tomēr jāņem vērā šādi faktori:
- Kabeļu skaits caurulē: viena{0}}kabeļa uzstādīšana ir vienkārša, taču vairāki kabeļi var samazināt vietu un ietekmēt siltuma izkliedi.
- Liekšanas rādiuss: Kabeļiem jāsaglabā minimālais lieces rādiuss6–8 reizes lielāks par kabeļa diametru. Stingras caurules var apgrūtināt locīšanu un palielināt bojājumu risku.
- Siltuma izkliedēšana: Stingri cauruļvadi var kavēt dzesēšanu, jo īpaši spēcīgas{0}}strāvas gadījumos, palielinot temperatūras paaugstināšanos un ietekmējot kabeļa kalpošanas laiku.
Uzstādīšanas apsvērumi
- Nodrošināt20–30% brīvas vietasstarp kabeli un caurules sienu vienmērīgai uzstādīšanai.
- Neuzstādiet vairākus 10 mm kabeļus 20 mm caurulē, lai novērstu pārkaršanu.
- Ilgiem skrējieniem vai vairākiem līkumiem apsveriet iespēju to izmantotsmērvielas vai specializēti vilkšanas instrumenti.
Kabeļu veidi un priekšrocības
Izvēloties kabeļus, veiktspējas un lietojuma scenāriji ir tikpat svarīgi kā izmērs. Dongguan Greater Wire & Cable piedāvā plašu augstas veiktspējas{1}}kabeļu klāstu, lai apmierinātu dažādas rūpnieciskās un komerciālās vajadzības:
| Kabeļa veids | Galvenās lietojumprogrammas | Tehniskās priekšrocības |
|---|---|---|
| Oranžs apļveida kabelis | Ēku sadales, vadības sistēmas | UV-izturīgs, nodilumizturīgs-, viegli uzstādāms |
| TPS kabelis | Komerciālās un rūpnieciskās elektroinstalācijas | Augsta elastība, liesmu{0}}aizturošs, SAA sertificēts |
| Vidēja sprieguma kabelis | Rūpnieciskā izplatīšana,{0}}augstceltnes | Augstsprieguma tolerance, ilgs kalpošanas laiks |
| VSD kabelis | Mainīga ātruma piedziņas | Izturība pret traucējumiem, zemas temperatūras paaugstināšanās |
| Ugunsizturīgs kabelis | Avārijas ķēdes | Saglabā vadītspēju augstā temperatūrā |
| Elastomēra kabelis | Celtņi, vilkšanas ķēdes, lifti | Ļoti elastīgs, izturīgs-, izturīgs pret eļļu un nodilumu |
| Lieljaudas kabelis | Kalnrūpniecība, rūpnieciskā liela slodze | Augsta mehāniskā izturība,{0}}izturīgs pret koroziju |
| Parastais darba kabelis | Vispārējā jauda un apgaismojums | Izmaksu{0}}efektīvs, atbilst pamatstandartiem |
| Antenas kabelis | Āra virs galvas | UV un laikapstākļu-izturīgs |
| SWA kabelis | Apglabāta vai smaga tehnika | Tērauda bruņu, mehāniski aizsargāts |
| Kalnrūpniecības kabeļi | Raktuves barošanas avots | Ugunsdrošs-, ūdensizturīgs, ķīmiski-izturīgs |
| SDL kabelis | Dati un kontrole | Stabils signāls, zemi traucējumi |
| Gumijas kabelis | Mobilais aprīkojums | Elastīgs, -izturīgs pret novecošanos |
| Celtniecības kabelis | Kopējā ēkas elektroinstalācija | Atbilst Austrālijas SAA standartiem |
| Zemējuma kabelis | Zemējuma sistēmas | Augsta vadītspēja, uzticama |
| Neitrāls ekrāna kabelis | Sadales sistēmas neitrāla līnija | Samazina elektromagnētiskos traucējumus |
| Instrumentācijas kabelis | Instrumenti un vadība | Augstas{0}}precizitātes signāla pārraide |
piezīme:Mūsu kabeļu izvēle nozīmē piekļuvidažādi veidi, pilnas specifikācijas un SAA{0}}sertificēti augstas veiktspējas{1}}kabeļi. Neatkarīgi no tā, vai tas attiecas uz lidostām, universitātēm, dzelzceļiem vai raktuvēm, mēs piedāvājam Okeānijas{1}standarta risinājumus, kas aptver parastos izmērus no 1,5 mm² un nodrošina ātru piegādi un pielāgošanu.
Praktisko pielietojumu un atlases tabula
Projektu piemēri
| Projekta veids | Kabeļa modelis | Caurules iekšējais diametrs | Piezīmes |
|---|---|---|---|
| Tirdzniecības ēku izplatīšana | 10 mm oranžs apļveida kabelis | 20 mm PVC caurule | Viens kabelis, vienkārša uzstādīšana |
| Daudzstāvu{0}}birojs | 16 mm oranžs apļveida kabelis | 25 mm PVC caurule | Vairākiem līkumiem ir nepieciešama vieta |
| Lieljaudas kalnrūpniecība- | 25 mm lieljaudas kabelis | 40 mm SWA caurule | Nepieciešama augsta mehāniskā izturība |
| VSD sistēma | 10 mm VSD kabelis | 20 mm vads | Stingrs lieces rādiuss, ieteicams izmantot smērvielu |
Atlases vadlīnijas
- Izvēlieties šķērsgriezumu-, pamatojoties uz pašreizējo slodzilai izvairītos no pārkaršanas.
- Izvēlieties ārējo diametru atbilstoši caurules izmēramlai nodrošinātu vienmērīgu uzstādīšanu un pareizu siltuma izkliedi.
- Izvēlieties apvalka materiālu, pamatojoties uz vidi, piemēram, āra, vilkšanas ķēde, pazemē.
- Apsveriet elastības un lieces prasībasliftiem, celtņiem un biežām kustībām.
- Pielāgošanas iespējas: krāsu, garumu, marķējumu un iepakojumu var pielāgot projekta vajadzībām.
Tehniskā analīze: kabeļu un cauruļvadu saskaņošanas principi
- Uzpildes attiecības aprēķins: IEC 60287 un AS/NZS 3008 standarti iesaka aizpildījuma attiecību zem 40–50%, lai nodrošinātu pareizu siltuma izkliedi. 10 mm kabelim 20 mm caurulē aizpildījuma attiecība ir ~36–50%, kas atbilst drošības standartiem.
- Minimālais lieces rādiuss: parasti 6 × kabeļa diametrs, apmēram 72–84 mm 10 mm kabelim; cauruļvadu līkumiem tas ir jāpielāgo.
- Temperatūras paaugstināšanas kontrole: Stingri cauruļvadi var paaugstināt kabeļa temperatūru, samazinot kalpošanas laiku. Pareizs caurules izmērs un atstatums ir svarīgi.
Servisa un atbalsta priekšrocības
Dongguan Greater Wire & Cable izvēle nozīmē profesionālu tehnisko atbalstu un izcilu pakalpojumu:
1. Ātra piegāde: atbalsta lielapjoma un mazus pasūtījumus ar savlaicīgu piegādi.
2.Pielāgošana: Materiāli, izmēri, garumi, krāsas, veiktspēja, marķējums un iepakojums.
3.Tehniskais atbalsts: pirms-pārdošanas kabeļa izvēles norādījumi un pēcpārdošanas{1}}instalēšanas palīdzība.
4.Globālās sadarbības pieredze: Gadu eksporta pieredze, partneri visā Okeānijā un visā pasaulē.
5.SAA sertifikācija: Visi kabeļi atbilst Austrālijas un Okeānijas standartiem.
6. Bagātīgas krāsu iespējas: vairākas krāsas ērtai identificēšanai un projektam{0}}specifiskai elektroinstalācijai.
piezīme:Neatkarīgi no projekta lieluma mēs nodrošinām profesionālu tehnisko atbalstu un īpašu servisu. Mūsu kabeļu risinājumi atbilst augstiem standartiem komerciālām ēkām, lidostām, raktuvēm un dzelzceļa projektiem.
Sazināties un atbalsts
No tehniskās analīzes un praktiskiem piemēriem mēs secinām:10 mm oranžu apļveida kabeli parasti var uzstādīt 20 mm caurulē, taču ir svarīgi pareizi plānot kabeļa daudzumu, lieces rādiusu un siltuma izkliedi.Izvēloties kvalitatīvus{0}}kabeļus un pareizo piegādātāju, tiek nodrošināta jūsu projektu drošība, efektivitāte un ilgtermiņa stabilitāte.
