UL tipa PLTC / ITC Tray Fieldbus / Profibus PA 300V kabelis ir profesionāls kopnes kabelis, kas īpaši izstrādāts digitālai komunikācijai rūpniecisko procesu automatizācijā. Tam ir neatkarīga vītā{2}}pāra ekranēšanas struktūra, kas efektīvi pretojas traucējumiem. Tas atbilst arī UL PLTC un ITC uzstādīšanas specifikācijām, ir piemērots kabeļu renēm un instrumentu shēmām un pilnībā atbilst Foundation Fieldbus H1 un Profibus PA sistēmas standartiem, nodrošinot uzticamu savienojumu un ilgtermiņa stabilu lauka iekārtu darbību.
Pieteikums
Fieldbus/Profibus PA PLTC/ITC kabeļi
Neapbruņotie PLTC/ITC Fieldbus/Profibus PA kabeļi tiek plaši izmantoti rūpnieciskās automatizācijas un procesu vadības sistēmās, lai savienotu lauka instrumentus, sensorus, izpildmehānismus un kontrolierus, nodrošinot digitālo kopņu komunikāciju. Tos var ievietot kabeļu teknēs vai vadības cilpās tādās nozarēs kā nafta, ķīmiskās rūpniecības, elektroenerģijas un ūdens attīrīšana, atbalstot vairākas ierīces, kurām ir viena kopne, uzlabojot vadu efektivitāti. Neatkarīgs vītā{2}}pāra ekranējums un liesmu-aizturoši apvalki nodrošina signāla stabilitāti un spēcīgas pret-traucējumu iespējas. Tie ir īpaši piemēroti Foundation Fieldbus H1 un Profibus PA sistēmām, lai izveidotu uzticamus lauka kopņu tīklus automatizētai uzraudzībai un datu iegūšanai.
Pieejamas vairākas iespējas

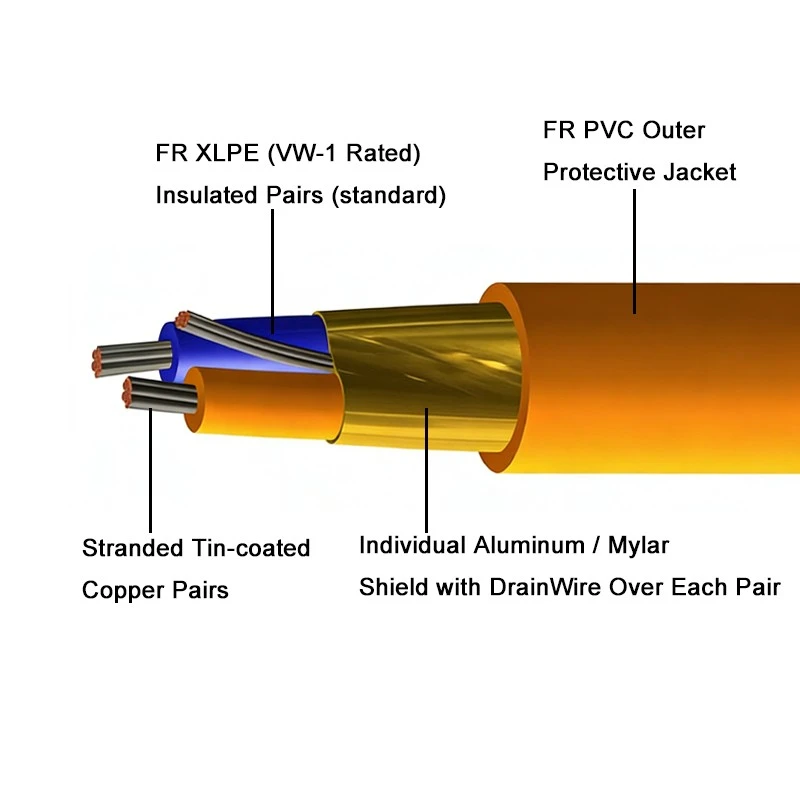

1. Vadītājs: daudzšķiedru alvots vara vadītājs, parastie izmēri: AWG 16/AWG 18
2. Izolācija: liesmu slāpējošs XLPE (šķērss -saistīts polietilēns);
- Mitrā temperatūra: 60 grādi;
- Sausā temperatūra: 105 grādi
3. Ekranēšana: Atsevišķs alumīnija/milara vairogs ar drenāžas vadu pāri katram pārim
4. Jaka: standarta liesmu -aizturošs PVC apvalks
- Oranžs: Foundation Fieldbus
- Violeta: Profibus PA
- Zils: iekšēji droša (IS) ķēde
- Melns ar oranžām svītrām: īpašs inženierijas identifikācijas lietojums
5. Elektriskā veiktspēja
- Nominālais spriegums: 300 V
- Atbalsta Fieldbus / Profibus PA digitālo komunikāciju
- Viena kopne var savienot līdz aptuveni 32 lauka ierīcēm
- Maksimālais sakaru attālums līdz aptuveni 1900 metriem (atkarībā no ierīces strāvas un sistēmas konstrukcijas)
Sertifikācija
PLTC/ITC kabeļi ir izturējuši vairākus starptautiskus autoritatīvus sertifikātus, kas atbilst UL 13 (PLTC) un UL 2250 (ITC) standartiem. Tos var droši novietot kabeļu teknēs un instrumentu ķēdēs, kas atbilst rūpniecisko vadības sistēmu stingrajām elektriskās drošības un liesmas slāpēšanas{3}}darbības prasībām. Turklāt šie kabeļi atbilst Foundation Fieldbus FF-844 H1 un Profibus PA sakaru specifikācijām, nodrošinot stabilu digitālās kopnes signāla pārraidi. Tie ir izturējuši arī vairākus liesmu{13}}aizturēšanas testus (piemēram, UL 1685/FT4 un IEEE 1202/383), saglabājot nepieciešamo drošības aizsardzību pat ugunsgrēka vai augstas temperatūras vidē, nodrošinot uzticamu sakaru un vadības pamatu rūpnieciskās automatizācijas sistēmām.
iepakojums
iepakojums
PLTC/ITC instrumentu kabeļi tiek piedāvāti satīti, uz koka ruļļiem vai uz lielām koka spolēm, pēc pieprasījuma ir pieejams pielāgots iepakojums.
Ražošanas līnija
Greater Wire ir profesionāls UL PLTC/ITC kabeļu ražotājs, kas piedāvā ne tikai standarta modeļus, bet arī ļoti elastīgas konstrukcijas dizaina iespējas. Mūsu rūpnīca var ražot viena-pāra, vairāku-pāru, trīs-kodolu, vairāku-kodolu, pilnībā ekranētus vai vītu{5}}pāru ekranētus PLTC/ITC kabeļus, kas atbalsta dažādas konfigurācijas, tostarp AIA bruņas, alumīnija lentes ekranējumu un alvota vara ekranējumu. Šī strukturālā daudzpusība ļauj mums apmierināt dažādu rūpnieciskās automatizācijas, procesu vadības un lauka instrumentu sistēmu lietojuma vajadzības.
Profesionāla tehniskā komanda
Mūsu profesionāļiem ir sistemātiska izpratne par UL tehniskajām prasībām strāvas-ierobežojošajiem kabeļiem un instrumentu paliktņu kabeļiem.
Kvalitātes nodrošināšana
Katrai produktu partijai pirms izvešanas no rūpnīcas tiek veikta vadītāju pretestības pārbaude, sprieguma izturības pārbaude, izolācijas veiktspējas pārbaude un liesmas slāpēšanas pārbaude.
50,000M²
Rūpnīca
Apgabals
30+Gadi
Ražošana
Pieredze
50+Porcijas
Produkts
Sertifikāti
80+Valstis
Eksportēt
Pieredze
Populāri tagi: ul tipa pltc/itc lauka kopne/profibus pa kabelis 300 v, Ķīna ul tipa pltc / itc lauka kopne/profibus pa kabelis 300 v ražotāji, piegādātāji, rūpnīca
| NUMBER PĀRIEM |
DIRIMENTA IZMĒRS | NOMINĀLAIS DIAMETRS VISPĀRĒJAIS KABELIS |
KABEĻA SVARS | MAKSIMĀLA VELKŠANA SPRIEDZE (VELK ACI) |
MIN BEND RĀDIUSS (VELK) |
| (AWG/kcmil) | (in/mm) | (mārciņas/1000 pēdas) (kg/km) | (lb/kg) | (in/mm) | |
| 1 | 16 | 0.357/9.1 | 66/98 | 41/19 | 6.4/163 |
| 2 | 16 | 0.557/14.2 | 149/222 | 82 /37 | 10/255 |
| 4 | 16 | 0.672 /17.1 | 230/342 | 165/75 | 12.1/307 |
| 6 | 16 | 0.807/20.5 | 330/491 | 247/112 | 14.5/369 |
| 8 | 16 | 0.877 /22.3 | 410/610 | 330/150 | 15.8/401 |
| 12 | 16 | 1.092/27.7 | 607/903 | 494/224 | 19.7/499 |
| 16 | 16 | 1.220/31.0 | 762/1134 | 659/299 | 22/558 |
| 24 | 16 | 1.541 /39.1 | 1139/1695 | 989/449 | 27.7/705 |
| 1 | 18 | 0.313/8.0 | 49/73 | 26/12 | 5.6/143 |
| 2 | 18 | 0.485 /12.3 | 111/165 | 52/24 | 8.7/222 |
| 4 | 18 | 0.564/14.3 | 157/233 | 104/47 | 10.2/258 |
| 6 | 18 | 0.696/17.7 | 236/351 | 156/71 | 12.5/318 |
| 8 | 18 | 0.754/19.2 | 291/432 | 208/94 | 13.6/345 |
| 12 | 18 | 0.937/23.8 | 425/633 | 312/142 | 16.9/429 |
| 16 | 18 | 1.102/28.0 | 593/882 | 468/212 | 19.8/504 |
| 24 | 18 | 1.315/33.4 | 793/1180 | 624/283 | 23.7/601 |
